BroadBand系列宽频换能器

收藏
  • 商品说明

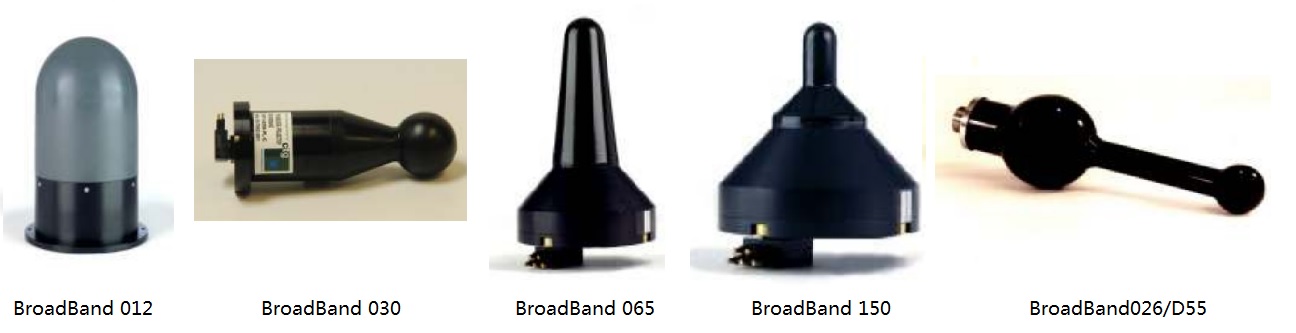

BroadBand系列宽频换能器


技术参数:
型号BroadBand 012BroadBand 030BroadBand 065BroadBand 150BroadBand 026/D55
共振频率12 kHz30kHz65kHz150kHz26 kHz and 55kHz
内置放大器或调谐元件前置放大器调谐元件调谐元件调谐元件
接收灵敏度-191dB re 1V/μPa
(14kHz)
-181dB re 1V/μPa
(20 kHz)
-193dB re 1V/μPa
(100 kHz)
-203dB re 1V/μPa
(154 kHz)
-190dB re 1V/μPa
(32 kHz)
推荐接收频率范围10Hz–15kHz16-40kHz55-110 kHz110-200kHz10Hz–36kHz
&50kHz-80kHz
线性频率范围10Hz–15kHzN/aN/a110-200kHz10Hz–27kHz
最大声强+245dB re 1μPa
(14kHz)
+232.5dB re 1μPa
(20 kHz)
+243dB re 1μPa
(100 kHz)
+252dB re 1μPa
(154 kHz)
+237.5dB re 1μPa
(32 kHz)
发射灵敏度+159dB re 1μPa/V
(1m、13.5 kHz)
+147dB re 1μPa/V
(1m、32kHz)
+147dB re 1μPa/V
(1m、68 kHz)
+148dB re 1μPa/V
(1m、154 kHz)
+152dB re 1μPa/V
(1m、58 kHz)
-3dB频宽4.5kHz9kHz18kHz42kHz10kHz
品质因数2.673.53.83.65.5
推荐发射频率范围8-20 kHz15-50kHz50-110 kHz110kHz–200kHz20-80kHz
最大声源等级+213dB re 1μPa
(1m、13.5 kHz)
+198dB re 1μPa
(1m、32kHz)
+197dB re 1μPa
(1m、68 kHz)
+197dB re 1μPa
(1m、154 kHz)
+199.5dB re 1μPa
(1m、58 kHz)
共振最大施加电压540Vrms240Vrms240Vrms240Vrms240Vrms
低频电容暂无13.5nF4.5nF2.5nF44nF on LF transducer
10nF on HF transducer
水平波束模式全向±1.5dB(5kHz)全向±2dB
(30 kHz)
全向±3.5dB
(50 kHz)
全向±5dB
(100 kHz)
全向±1.0dB
(30 kHz)
垂直波束模式>180°±2dB>270°半向>270°>270°
尺寸最大直径248mm
长度336mm
最大直径97mm
长度250mm
最大直径104mm
长度180mm
最大直径104mm
长度130mm
暂无
重量暂无空气中:1.7kg
水中:0.7kg
空气中:0.95kg
水中:0.3kg
暂无暂无
最大推荐操作深度625m600m600m600m625m
最大深度1250m1200m1200m1200m1250m
操作温度范围-5-35℃-5-35℃-5-35℃-5-35℃-5-35℃
